Thursday, May 6, 2010

Panduan Service Monitor II Trouble Shooting Rangkaian HORISONTAL

OK melanjutkan pembahasan kemarin tentang blok HORISONTAL, berikut ini kang EKO akan coba membahas troubleshooting seputar permasalahan blok rangkaian HORISONTAL.

OK langsung saja ya....

Kerusakan yang sering terjadi di rangkaian horisontal :

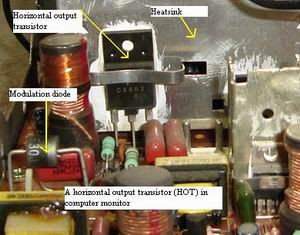

1. Transistor horisontal konslet / rusak : ini akan menyebabkan monitor mati. Di beberapa monitor kerusakan transistor horisontal akan menimbulkan bunyi tik..tik..tik..dst ketika monitor dinyalakan dan layar gelap alias mati dan lampu power akan berkedip, tapi kadang tidak ada bunyi sama sekali dan lampu power mati total atau kadang stanby.
Solusi : Ganti Transistor Horisontal.

Persamaan Type Transistor horisontal : C5149, C5148, BU2508, BU2527AX, dan semua type transistor horisontal di sebagian besar monitor hampir sama dan setype.

2. Flyback Rusak / mati : akan menyebabkan monitor mati total dengan ciri hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti flyback dengan yang setype.

3. Flyback Bocor dan mengeluarkan desis serta loncatan bunga api ungu tapi monitor masih nyala.
Solusi : tambal kebocoran dengan menggunakan autosealer (dapat dibeli di bengkel sepeda motor).

4. Transistor Horisontal Size Rusak : akan menyebabkan lebar gambar tidak bisa diatur.
Solusi : Ganti transistor horisontal sizenya, biasanya TIP122, TIP31A, TIP41, dll

5. Dioda Horisontal Size rusak : ini juga akan menyebabkan lebar gambar tidak bisa di atur.
Solusi : ganti dengan dioda yg sejenis

6. ELCO B+ (B+ adalah tegangan kerja Tr Horisontal terutama pin kolektor) rusak / kering / melembung : ini akan menyebabkan tegangan B+ naik diatas normal dan bisa menyebabkan transistor horisontal konslet / rusak. Dan akibatnya monitor akan mati.
Solusi : Ganti dengan ELCO yang sejenis.

7. FET rusak : biasanya berseri IRF630, : ini akan menyebabkan monitor mati dan indikasinya seperti kerusakan transistor horisontal. FET ini rusak biasanya disebabkan oleh ELCO yg rusak.
Solusi : ganti dengan FET yg sejenis , IRF 630, IRF 740, FS12KM, dll

8. Dioda Output power suply untuk tegangan B+ rusak / short, ini juga menyebabkan monitor mati dengan ciri kerusakan hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti dengan dioda yang sejenis.

Oya ,... kalau transistor horisontal sering putus / rusak, biasanya ada elco yang kering atau flybacknya rusak.

OK demikian kira2x penjelasan tentang seputar permasalahan rangkaian horisontal monitor.

Selamat bereksperimen ........
