Cara Cascade / Cangkok Flyback Monitor

Kali ini kang EKO akan membahas tentang Cara mencangkok atau cascade flyback monitor. Cara ini akan sangat bermanfaat bagi anda yang sedang mengalami kerusakan monitor dengan kondisi layar tidak fokus dan terang sendiri. Mari kita belajar ....

Indikasi kerusakan :
Monitor saat pertama dinyalakan gelap, kemudian setelah 1/2 sampai 1 jam, tampilan menjadi semakin terang dan tulisan juga semakin tidak fokus. Dan jika flyback di trim maka tampilan monitor normal, kemudian kalau dibiarkan beberapa saat maka tampilan monitor akan terang sendiri dan tulisan juga tidak fokus.

Jika hal ini terjadi pada monitor anda, maka monitor anda mengalami kerusakan di bagian screen dan fokusnya.

Peralatan dan bahan :
1. flyback untuk cascade / cangkok
2. cutter
3. tang potong
4. pelumas
5. solder dan tenol / timah.

Cara Cascade / Cangkok Flyback Monitor :

1. Lepas kop karet flyback

2. Lepas kop flyback dari kabelnya.

3. kupas kabelnya seperti gambar.



4. lakukan hal yang sama untuk flyback yg digunakan untuk cascade.

5. jumper / hubungkan semua kaki flyback untuk cascade dan buang besi ferit hitam untuk mengurangi berat flyback agar mudah digantungnya.

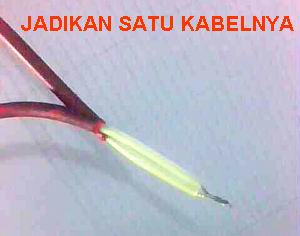

6. satukan ujung kabel anoda / kop dan masukkan dalam satu kop karetnya, gunakan pelumas dan cutter.

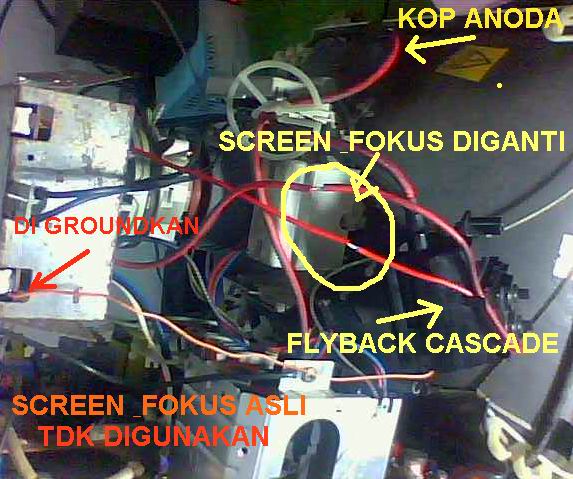

7. potong kabel screen dan fokus flyback asli

8. ganti dengan kabel screen dan fokus dari flyback cascade

9. hubungkan kaki flyback cascade yg telah di jumper dengan ground monitor.

10. jadi kabel screen dan fokus flyback asli tidak digunakan.




11. rapikan dan selamat mencoba ............
